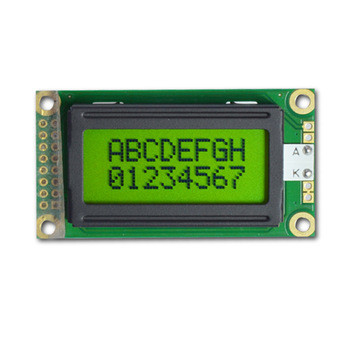

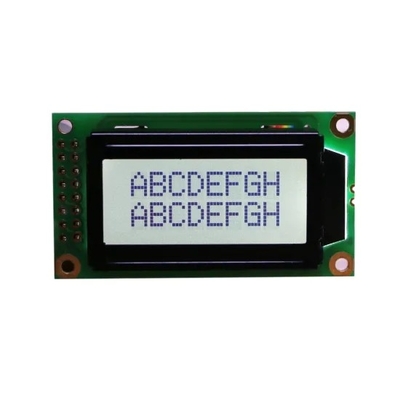

Modulo di visualizzazione LCD a caratteri positivi 0802 STN Monocromo giallo/verde
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Royal Display |
| Certificazione: | SGS ROHS |
| Numero di modello: | RYP0802B-Y |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 500 |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Sedere di plastica di Tray+Anti-Static Foam+Paper Card+Vacuum |
| Tempi di consegna: | 15-25 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 300K/Month |
|
Informazioni dettagliate |
|||
| Tipo di visualizzazione: | 8 (caratteri) X 2 (linea) | Tipo LCD: | FSTN, positivo, trasmettitore |
|---|---|---|---|
| IC: | Nt7066u-F00 | Determinare metodo: | 1/16 dovere, 1/5 di polarizzazione |
| Direzione di visione: | Alle sei. | Determinare tensione: | LCD=4,7V, LCM=5,0V |
| Operazione Temp. ((°C): | -20 - +70 | Temperatura di conservazione.: | -30 - +80 |
| Evidenziare: | 0802 Modulo di visualizzazione LCD a caratteri,Modulo LCD per caratteri STN |
||
Descrizione di prodotto
Descrizione del prodotto
Il carattere LCD è una tecnologia di visualizzazione a cristalli liquidi utilizzata nei dispositivi elettronici che visualizzano testo e semplici icone, di solito presentate in una dimensione e una disposizione di caratteri fissi.Un LCD da 8x2 caratteri si riferisce a un modulo a cristallo liquido (LCD) in grado di visualizzare 8 caratteri in ciascuna delle sue 2 righeÈ comunemente conosciuto come LCD da 8x8 caratteri o LCD alfanumerico da 8x2. I display LCD utilizzano celle a cristallo liquido e correnti elettriche per controllare la visibilità dei caratteri sullo schermo.Ecco il foglio dati del nostro modulo LCD 16x4 caratteri.
La tabella contiene istruzioni specifiche.
| Formato di visualizzazione | 8 (caratteri) ×2 (linea) |
| Modalità di visualizzazione | STN, POSITIVO ((Y-G), TRANSFLECTIVO |
| Metodo di guida | Un'esperienza di vita, 1/6 |
| Area di visualizzazione ((mm) | 38 ((L) X16 ((W) |
| Dimensione di contorno (mm) | 58 ((L) X 32 ((W) XMax 13,8 ((T) |
| Dimensione dei punti ((mm) | 0.56 ((W) X0.66 ((H) |
| Distanza dei punti (mm) | 0.6 ((W) X0.7 ((H) |
| Dimensione del carattere | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| Visualizza indicazioni | Alle 6 |
| Modalità di interfaccia | Interfaccia MPU a 8 bit |
| Lampade di sfondo | LATO Y-G |
| Potenza motrice | VDD=5,5V |
| Operazione Temp. | -20 a +70 |
| StorageTemp. ((oC) | -30 a +80 |
Il disegno del modulo LCD a caratteri 0802
Caratteristiche del prodotto
1. Stabilità dell'immagine: i display LCD a caratteri hanno in genere una lunga durata e sono meno soggetti a problemi come la combustione dei pixel o la sbiadimento dell'immagine.Questo lo rende molto affidabile in applicazioni che richiedono un uso continuo a lungo termine.
2Basso consumo di energia: poiché le sue molecole di cristalli liquidi sono disposte solo quando necessario, è molto economico nei dispositivi che si basano su batterie o richiedono un uso a lungo termine.
3. Alta visibilità: il carattere LCD offre un'eccellente visibilità, consentendo una chiara visualizzazione di caratteri e immagini anche in condizioni di luce solare intensa o in ambienti con scarsa illuminazione.Molto confortevole sia all'aperto che all'interno.
4. Visualizzazione delle informazioni: L'LCD a caratteri è utilizzato principalmente per la visualizzazione di testo e numeri, adatto per applicazioni che richiedono la visualizzazione di messaggi, dati e parametri.Di solito organizzano i caratteri sotto forma di righe e colonne.
5. Facile da controllare: il controllo del carattere LCD è relativamente semplice e può essere gestito utilizzando microcontrollori o controllori LCD dedicati.Questo rende più facile la sua integrazione in sistemi integrati e dispositivi elettronici.
6. rispettoso dell'ambiente: rispetto ad altre tecnologie di visualizzazione,carattere LCD utilizzano meno materiali e sono più rispettosi dell'ambiente perché non contengono sostanze nocive come mercurio o piombo.
Applicazioni
Il modulo di caratteri, è un display alfanumerico in grado di visualizzare caratteri, simboli e numeri.controller di temperaturaEssi possono visualizzare dati in tempo reale, risultati di misurazione, stato dell'apparecchiatura, ecc., e fornire funzioni di visualizzazione di informazioni di base.Display LCD da 16x4 caratteri può essere utilizzato anche in sistemi embedded, come le schede di sviluppo dei microcontrollori, i controller incorporati, i pannelli di controllo dei robot, ecc. Possono visualizzare informazioni di debug, richieste all'utente, indicatori di stato,facilitare l'interazione tra sviluppatori e utenti.
Servizi personalizzati
1Disponibile per diverse modalità come TN/STN/FSTN...
2. caratteri di supporto: 8x2,16x1,16x2,16x4,20x4, ecc..
3. personalizzato per il modulo totale, comprese le nuove dimensioni, retroilluminazione, colore,
4. circuiti stampati PCB. modalità di connessione ect.
5- Si possono soddisfare diverse esigenze.
