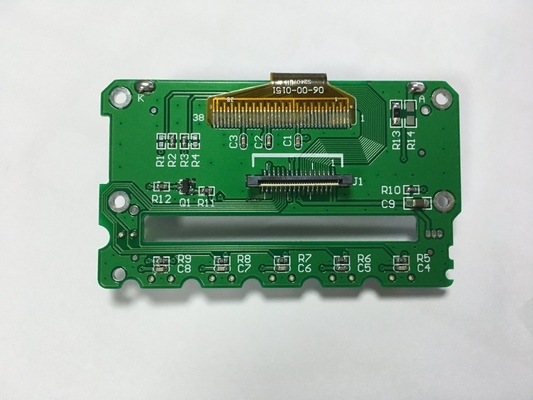

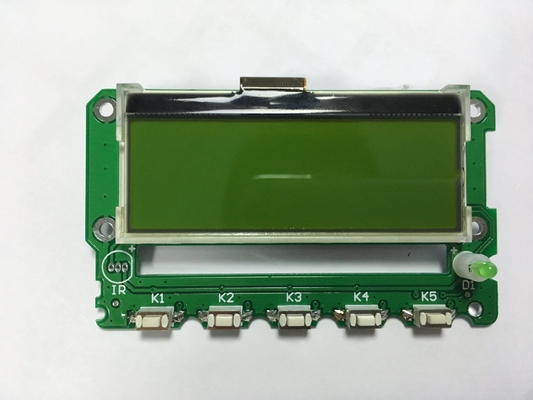

Modulo FSTN COG 122X32 Display LCD grafico a punti con connettore FPC
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ROYAL DISPLAY |
| Certificazione: | SGS, ROHS |
| Numero di modello: | RYP0802C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 500PCS |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Astucci, Cartone, EPE, Blister Tray. |
| Tempi di consegna: | 15-25 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 300K/Month |
|
Informazioni dettagliate |
|||
| Formato punto: | 122X32 | Condizioni tecnologiche di LCM: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Modo di esposizione: | Stn/Y-G, trasmissivo, positivo, 1/33duty, 1/6bias |
| Direzione di vista: | 12 in punto | Modo dell'interfaccia: | 8 bit 8080 |
| Dimensione del profilo: | 79.0(L) X46.0(W) X11.2 ((T) (mm) | Area di vista: | 54.8X19.1 ((mm) |
| Evidenziare: | Display LCD del connettore FPC,Display LCD del modulo FSTN COG,Display LCD grafico a 122x32 punti |
||
Descrizione di prodotto
Modulo FSTN COG 122X32 Display LCD grafico a punti con connettore FPC
Descrizione del display LCD grafico a 122x32 punti
Un LCD grafico (Liquid Crystal Display) è un tipo di display che può visualizzare contenuti grafici e modelli personalizzati.un LCD grafico consente di controllare i singoli pixelFSTN è una modalità di visualizzazione che sta per Film compensated Super Twisted Nematic.È un tipo di tecnologia LCD (Liquid Crystal Display) che fornisce un miglior contrasto e angolazioni di visione rispetto ai display TN (Twisted Nematic) standardI display FSTN sono noti per il loro rendering in scala di grigi di alta qualità e una migliore leggibilità in diverse condizioni di illuminazione.Un display con 122x32 pixel in modalità FSTN (Film compensated Super Twisted Nematic) si riferisce a un tipo specifico di display grafico che può mostrare 122 colonne e 32 righe di pixelEcco alcuni dati sui nostri prodotti grafici a 122x32 punti.
Le specifiche generali per il display LCD grafico a 122x32 punti
| Articolo | Specificità |
| Nome del prodotto | Modulo LCD grafico da 122x32 punti |
| Numero modello. | RYP12232A-GYMSWN-A |
| Formato dei punti | 122x32 |
| Dimensione del contorno ((mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Area di osservazione ((mm) | 54.8x19.1 |
| Area di visualizzazione | 48.78 x 14.38 |
| Angolo di visione | Alle 12. |
| Dimensione dei punti ((mm) | 0.38x0.43 |
| Punteggio (mm) | 0.40 x 0.45 |
| IC del driver | ST7567(Cog) |
| Tipo LCD | STN/Y-G, trasmissibile, positivo, 1/33Duty, 1/6Bias |
| Lumiere di fondo ((Tipo) | Bianco, 3,1 V,60 mA Uniformità>=75% |
| Modalità di interfaccia | 8 BIT 8080 |
| VDD&VLCD ((Tipo) | 3.3 V e 8.3 V |
| Condizioni tecnologiche di LCM | RoHS |
| Temperatura di funzionamento | -30°C~70°C |
| Temperatura di stoccaggio | -40 °C a 85 °C |
Le dimensioni del profilo di 122x32 punti grafico display LCD
Caratteristiche delDisplay LCD grafico a 122x32 punti
Un modulo LCD grafico a 122x32 punti offre diversi vantaggi per applicazioni che richiedono grafica personalizzata ed elementi di interfaccia utente.
1Supporta la capacità di visualizzazione: 122x 32 pixel dot con modalità FSTN.
2. Display on-chip Data RAM, Capacità: 122×32 = 3904 bit.
3Interfacce seriali sono supportate.
4. Abundanze di funzioni di comando Visualizza i dati.
5Circuito di azionamento statico dotato internamente di indicatori.
6Circuito di alimentazione a cristallo liquido a bassa potenza dotato internamente.
7Circuito di regolazione della tensione ad alta precisione.
8Circuito di oscillatore CR dotato internamente.
9Consumo energetico estremamente basso.
Applicazioni diDisplay LCD grafico a 122x32 punti
È uno schermo LCD a matrice di 122x32 punti con alta qualità dell'immagine, angolo di visione ampio.
Questo modulo è ampiamente utilizzato in vari strumenti, attrezzature intelligenti, attrezzature di comunicazione, attrezzature mediche, attrezzature di controllo industriale, aerospaziale, sicurezza, attrezzature per mobili, ecc.E la versatilità e le capacità grafiche di questo modulo lo rendono adatto per una vasta gamma di applicazioni in cui sono necessarie grafiche personalizzate e interfacce utente.
