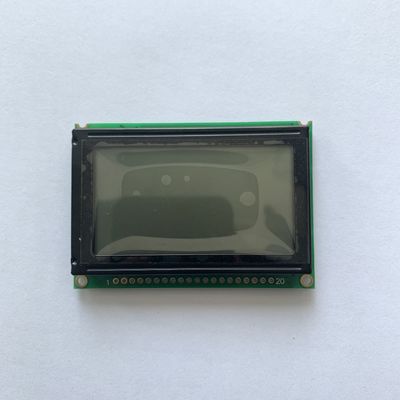

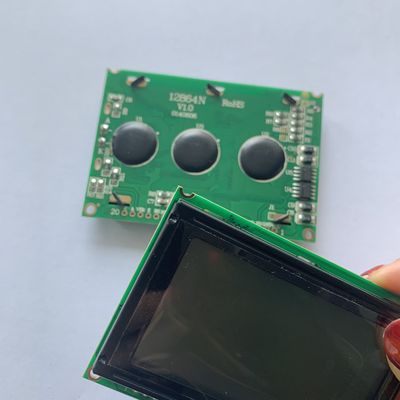

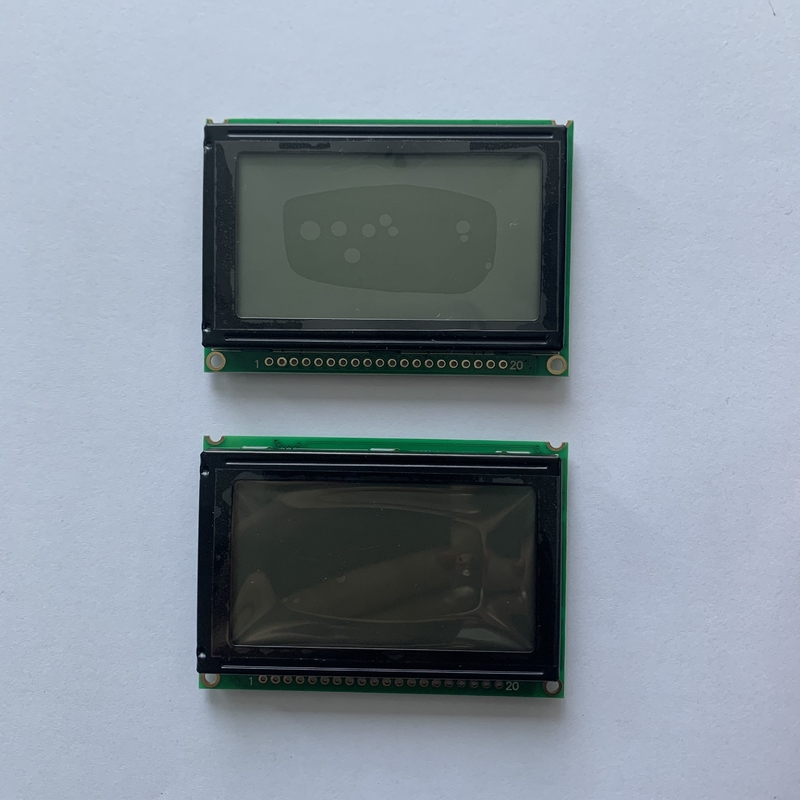

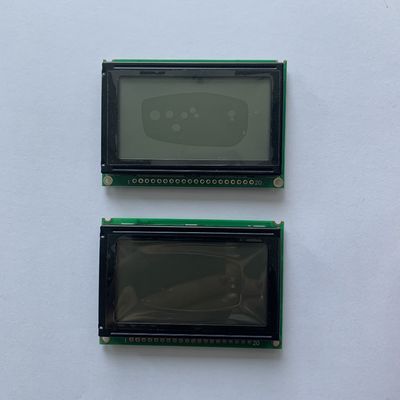

Modulo LCD a matrice di punti LCM12864N 128x64 STN Blu Interfaccia 6800 Driver KS0107
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Royal Display or ODM/OEM |
| Certificazione: | SGS, ROHS |
| Numero di modello: | LCM12864N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Cartoni, Capboard, EPE, vassoio per vesciche. |
| Tempi di consegna: | 15 ~ 25 Giornata lavorativa |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 300K PC/mese |
|
Informazioni dettagliate |
|||
| Modello: | LCM12864N | Tipo di visualizzazione: | Lcm |
|---|---|---|---|
| Risoluzione: | 128 x 64 punti | Dimensione del modulo: | 75,0 x 52,7 x 8,9 mm |
| Visualizza area: | 60,0 x 32,6 mm | dimensione dei punti: | 0,4 x 0,4 mm |
| Evidenziare: | modulo LCD di 128x64 Dot Matrix,Modulo LCD blu STN,Modulo LCD con driver KS0107 |
||
Descrizione di prodotto
Modulo LCD LCM12864N 128x64 Dot Matrix STN Blu 6800 Interfaccia Driver KS0107
I display dei marchi famosi che abbiamo
BOE: Produzione su larga scala, AMOLED, dominio in tutte le dimensioni. Puoi ottenere moduli LCD BOE da noi o personalizzare il display qui utilizzando il vetro BOE.
AUO: Display TFT di alta qualità, perfetti per molti scenari automobilistici e industriali. Puoi condividere il disegno del prodotto o il numero di parte con noi, verificheremo i tempi di consegna e il preventivo per te.
Innolux: Sono disponibili qui sia solo vetro che display originali.
Tianma: Fornisce abbondanti soluzioni per display industriali e personalizzati.
Waveshare: È un integratore/rivenditore di soluzioni integrate.
Display E-paper: E-ink, Good display, DKE o altri marchi di display e-paper.
Se stai cercando prodotti più convenienti o alcuni prodotti EOL, puoi chiedere consigli, ti invieremo un preventivo e i tempi di consegna in base alle tue esigenze.
Descrizione del prodotto
| Articolo | Descrizione |
| Modello | LCM12864N |
| Tipo di display | LCM |
| Risoluzione | 128 x 64 punti |
| Dimensione del modulo | 75,0 x 52,7 x 8,9 mm |
| Area di visualizzazione | 60,0 x 32,6 mm |
| Dimensione del punto | 0,4 x 0,4 mm |
| Passo del punto | 0,43 x 0,43 mm |
| Tipo di LCD | STN |
| Driver IC | KS0107 + KS0108 |
| Duty/Bias | 1/64 Duty, 1/9 Bias |
| Direzione di visualizzazione | 6 O'clock |
| Tensione logica | 4,7 V - 5,3 V |
| Corrente logica | 0,9 mA |
| Tensione di pilotaggio LCD | 8,0 V - 17,0 V |
| Temperatura di esercizio | -20°C ~ +70°C |
| Temperatura di stoccaggio | -30°C ~ +80°C |
Breve descrizione:
L'LCM12864N è un modulo LCD grafico a matrice di punti 128x64 che utilizza la tecnologia di visualizzazione STN blu con una direzione di visualizzazione a 6 ore. Il modulo utilizza il controller KS0107 o equivalente, supporta l'interfaccia parallela MPU a 8 bit della serie 6800 e integra la retroilluminazione a LED.
I nostri vantaggi
Oltre 10 anni di esperienza nei moduli LCD, 20.000 m² di fabbrica propria; 12 mesi di garanzia del prodotto
Servizi OEM/ODM e personalizzazione disponibili, team di ricerca e sviluppo professionale e team di vendita all'estero
Ispezione al 100% prima della spedizione; tempi di consegna rapidi; gli articoli sono contrassegnati RoHS, CE e SGS
Prodotti ampiamente utilizzati in strumenti e dispositivi portatili e nei settori medico e automobilistico
Applicazione
Le dimensioni dei nostri moduli LCD vanno da 2,8 pollici a 10,1 pollici, ampiamente utilizzati in fotocamere digitali, dv, monitoraggio della sicurezza, carcorder, pmp, mid e ausili didattici, macchine pos, ecc.
| Prodotto | Applicazione |
| Display LCD TFT di piccole dimensioni (1,44 pollici ~ 4,3 pollici) | Dispositivi mobili, orologi, giocattoli, apparecchiature mediche, apparecchiature elettroniche per ufficio, fotocamere, display per condizionatori d'aria, ecc. |
| Display LCD TFT di medie dimensioni (5,0 pollici ~ 10,0 pollici) | Dispositivi mobili, apparecchiature mediche, auto, prodotti automobilistici, apparecchiature di controllo industriale, pos, pda, videocitofoni domestici, display per condizionatori d'aria, ecc. |
| Display LCD TFT di grandi dimensioni (10 pollici e superiori) | Prodotti didattici, prodotti automobilistici, videocitofoni, apparecchiature audiovisive, lettori dvd, riproduzione multimediale, tablet pc, prodotti di sicurezza, ecc. |
| Tn/stn//fstn/oled | Controller per ascensori, orologi, prodotti elettronici, display per condizionatori d'aria, tutti i tipi di strumenti, ecc. |
| Stampo in plastica | Apparecchiature di controllo industriale, prodotti elettronici, giocattoli, prodotti di sicurezza, prodotti digitali it, attrezzature sportive, ecc. |
Domande frequenti
INFORMAZIONI SUL DISPLAY LCD TFT
I display a cristalli liquidi a transistor a film sottile (TFT) sono forse la tecnologia di visualizzazione più diffusa che vediamo quotidianamente. Spesso presente in telefoni cellulari, tablet, fotocamere e innumerevoli altri dispositivi, questa tecnologia offre diverse centinaia di migliaia di colori con un'elevata conta pixel per offrire una chiarezza visiva suprema. Inoltre, tutti i TFT sono disponibili a scaffale con opzioni di pannello touch resistivo e capacitivo.
Panoramica del prodotto
L'LCM12864N è un modulo LCD grafico a matrice di punti ad alte prestazioni in grado di visualizzare 128x64 pixel di contenuto grafico o di caratteri. Utilizza la tecnologia di visualizzazione STN (Super Twisted Nematic) con effetto di visualizzazione blu e presenta un ampio intervallo di temperature operative. Con controller integrato e convertitore DC-DC, offre una semplice interfaccia per una facile connessione con vari microprocessori, ampiamente utilizzato nel controllo industriale, nella strumentazione e in altri campi.
Caratteristiche
Ampia selezione di prodotti a scaffale
Opzioni leggibili alla luce del sole disponibili
Opzioni capacitive e resistive disponibili per ogni display
La maggior parte dei prodotti sono tenuti in magazzino e possono essere spediti lo stesso giorno
Interfacce multiple disponibili
Cavi FPC personalizzabili, retroilluminazione a LED e cornici
