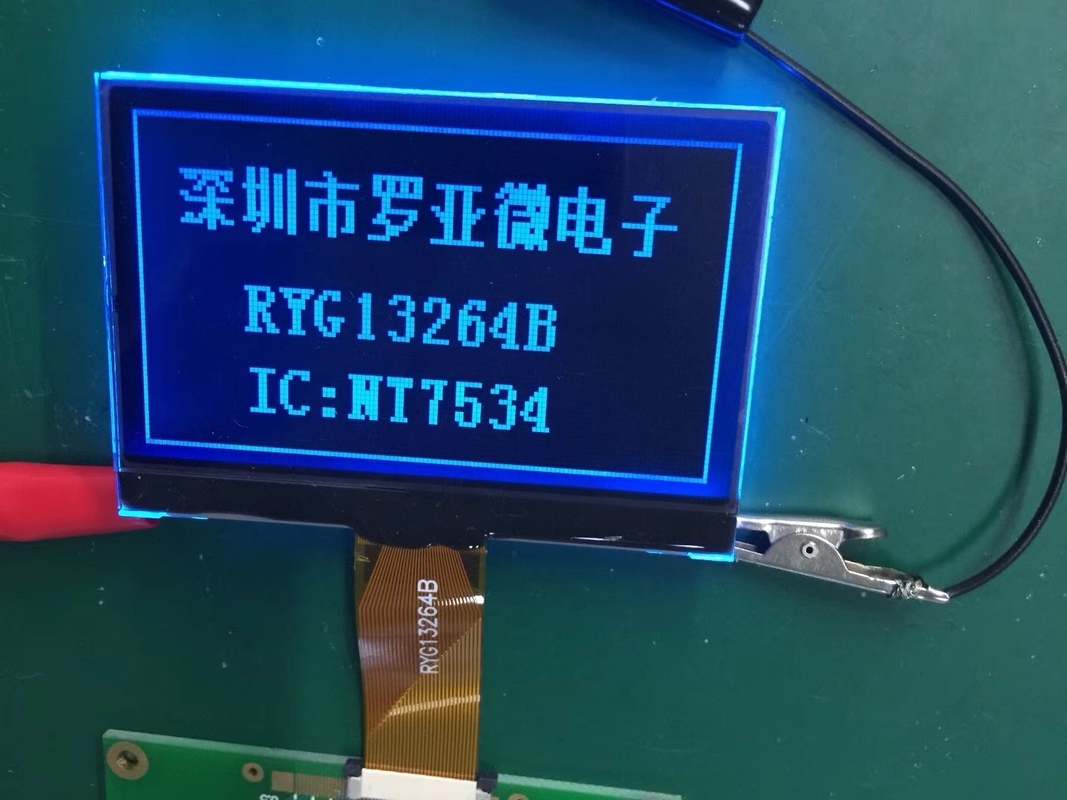

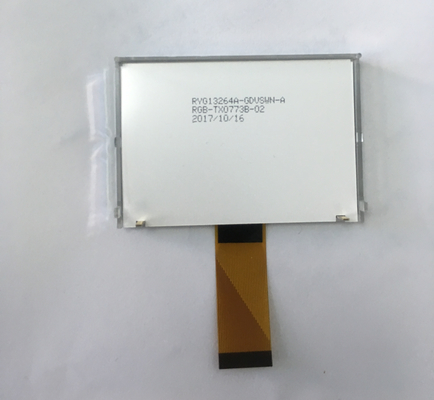

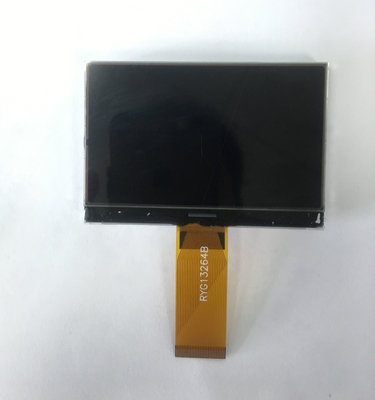

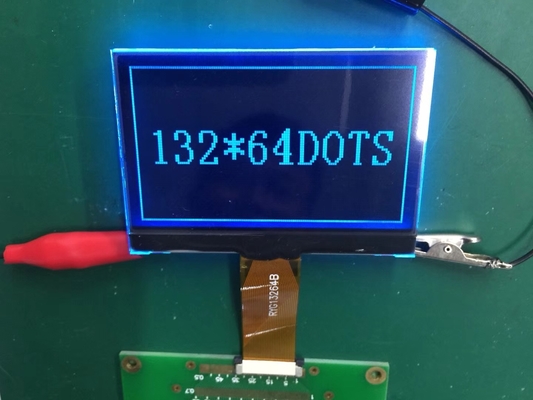

132*64 Grafica Blu/bianco Modulo LCD riflettente del colesterolo SSZ1603Z
Come scegliere tra display TN/STN/FSTN?
TN[Twisted Nematic]: risposte molto economiche e veloci. Ma l'angolo di visione (5:1 a 10:1) è piuttosto limitato (di solito da sopra o da sotto), il contrasto è anche inferiore rispetto ad altri tipi di display.Normalmente nero su grigio o blu su schermo grigio.
Applicazioni tipiche: calcolatrici, semplici apparecchi industriali, gadget portatili a basso costo.
STN[Super Twisted Nematic]: prezzo un po' più alto di TN. migliore angolo di visione e contrasto (8:1 a 15:1) di TN. ma la risposta è più lenta di TN.È possibile scegliere positivo (testo scuro su sfondo chiaro) o negativo (testo chiaro su sfondo scuro)Supporta schermo più grande e più caratteri.
Applicazioni tipiche- apparecchi portatili di fascia media, alcuni display automatici, pannelli di controllo industriali.
FSTN: [Film compensated Super Twisted Nematic]: miglior contrasto (20:1 a 40:1) e angolazioni di visualizzazione tra tutti e 3 i tipi.Quindi, se hai bisogno di un aspetto più professionale,, leggibile in varie angolazioni e luce, ed accettare un costo più elevato [ad esempio, un display FSTN da 3,5' 240*160 su base 1kpcs, costerebbe circa 10 USD], allora sarebbe una buona scelta.
Applicazioni tipiche: apparecchiature portatili di fascia alta, dispositivi medici, attrezzature industriali sofisticate, strumenti di misura portatili.
| Articolo | Specificità |
| Nome del prodotto | Modulo LCD grafico 132x64 punti |
| Numero modello. | RYG13264BW1 |
| Formato dei punti | 132x64 |
| Modalità di visualizzazione LCD | FSTN/TN Monocromo, colore facoltativo |
| Visualizza Angel | 12 o 6 ore |
| Metodo di guida | Fratellanza, 1/9 |
| Lampade di sfondo | Bianco |
| Dispositivo IC | SSD1603Z o equivalente |
| Operazione Voltaggio ((V) | 3.5v massimo |
| Condizioni tecnologiche di LCM | RoHS |
| Temperatura di funzionamento | -20° C~+70° C |
| Temperatura di stoccaggio | -30° C~+80° C |
Disaggregazione dei costi di un modulo LCD grafico
Pannello LCD [LCD+Cristallo liquido] 30-40 %: dimensione e risoluzione, qualità FSTN, qualità vetro.
IC del conducente 10-15%: es. , UC1608 o ST7529, anche il prezzo dei chip oscilla.
PCBA 10-15%: contiene l'IC, i connettori, i componenti passivi.
Back Light 10-15%: è facoltativo, e i LED + il costo della pellicola guida della luce hanno anche una differenza di qualità.
Polarizzatori e pellicole 5-10%: normalmente per i display STN o FSTN.
Assemblaggio e lavoro 10-15%: assemblaggio manuale/semi-automatico, incollaggio, saldatura.Ma alcune procedure richiedono anche molto lavoro umano, in quanto la corrispondente attrezzatura per autoveicoli richiede un elevato costo e un lungo periodo di sviluppo.
Test QC (3-5%): test ottici, elettrici e visivi.
Imballaggio (1-2 %): imballaggio in vassoio o Blister per la protezione dell'invio.
Margine di profitto: occorre considerare gli sprechi durante la produzione, il trasporto, ecc., ma se si acquista di più, il prezzo è sempre negoziabile.
Il nostro servizio
1- Miglior controllo della qualità: ogni LCD viene testato con strumenti speciali o schede principali prima della consegna per garantire il funzionamento.
2. Imballaggio correttoConfezionato in sacchetti antistatici con scatola di schiuma per garantire la sicurezza nel trasporto.3Metodi di pagamento multipli:T/T, Western Union, L/C, PayPal.4Metodi di trasporto affidabili:Consegna rapida tramite UPS, EMS, DHL, TNT o via aerea.5Servizio personalizzato professionale: il team professionale fornisce il servizio OEM&ODM.
6- Prezzo competitivo: ti dà un prezzo di fabbrica diretto.
7- Servizio post-vendita migliore: Garanzia lunga per un anno.
Domande frequenti
1.Q: Lei è un'azienda manifatturiera o commerciale?
R: Siamo fabbrica in Cina. La nostra fabbrica si trova a Dongguan, e ufficio situato a Shenzhen
2D: Come posso ottenere i campioni?
A: Invio richiesta - Offerta di preventivo - Conferma preventivo e pagamento dei costi di attrezzatura - Fornire disegno - Conferma disegno - Realizzazione di attrezzatura e campioni - Esemplari finiti - Consegna via trasporto o trasporto marittimo
3.D: Può progettare l'LCD in accordo con la nostra richiesta?
R: Certo. Abbiamo un team professionale per soddisfare tutte le vostre richieste.
4.Q: Come si effettuano gli ordini?
A: Se confermate che i campioni sono a posto, inviateci l'ordine di acquisto via e-mail o fax. Vi invieremo una fattura per il pagamento del deposito.
1.Informazioni sul prodotto-Quantità, numero della parte
2- Tempo di consegna richiesto.
3Informazioni sulla spedizione: nome della società, indirizzo, numero di telefono e fax, porto di destinazione.
4- Dati di contatto del spedizioniere, se ne ha in Cina.
5.Q: Quanto dura la produzione di massa?
A: 15-25 giorni lavorativi. dipende da quantità di ordine e numero di parti.
