Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | modulo LCD di 4X20 VFD | Modello NO.: | RY20S401DA1 |
|---|---|---|---|
| Formato di affissione: | 2x40dots | Tipo LCD: | Positivo di FSTN |
| Lampadina del LED: | Y/G bianco | Angolo di visione: | 6 in punto |
| Regolatore: | ST7065 | Funzionamento temporaneo: | -20º C~70º C |
| Evidenziare: | Modulo dell'esposizione di 4*20 VFD,Modulo fluorescente dell'esposizione di vuoto del carattere,Modulo fluorescente dell'esposizione di vuoto LCD |
||

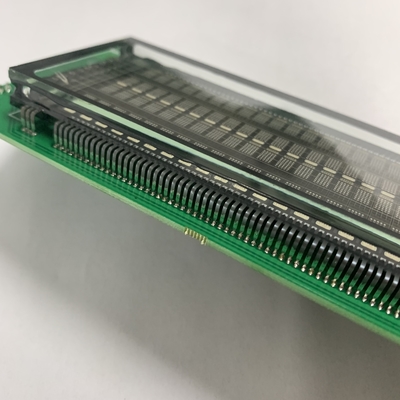

Carattere fluorescente dell'esposizione 4*20 del modulo di nuovo 20s401da2 vuoto LCD originale VFD
Dettaglio rapido del modulo di VFD
1. PORTATA
Questa specificazione si applica al modulo di VFD (modello No: 20S401DA1) manifatturiero da SSVD (acuum di Shanghai Samsung V
Dispositivi)
2. CARATTERISTICHE
* esposizione fluorescente di vuoto: Auto luminoso, alta qualità ed esposizione leggibile
* singola alimentazione elettrica di +5VDC: Costruito in convertitore di DC/DC
* sia parallelo che interfaccia seriale: Baud ordine: 300 ~ 19.200 bps, parità selezionabile (non, anche, dispari)
* due generi di CG ROM Font: ASCII + giapponese e ASCII + europeo
* livello di luminosità 4: 25%, 50%, 75% e 100%
* formato del carattere: 5*7 Dot Matrix
Specificazione dell'esposizione del modulo di 4*20 VFD
| Oggetto | Descrizione |
| Nome di prodotto | modulo LCD di 4X20dots VFD |
| Modello no. | RY20S401DA1 |
| Dot Format | 4x20 |
| Profilo (millimetri) | 150.0* 64,0 * 28,6 |
| Dimensione di vetro (millimetri) | 118,2 *48.3 |
| Area di esposizione (millimetri) | 89. 52 * 33,07 |
| Formato del carattere | 5 * 7 Dot Matrix |
| Numero delle cifre | 80 (4 linee * 20 caratteri) |
| Lampadina | Lampadina del LED |
| Alimentazione elettrica | 5V |
Più dettagli circa il modulo fluorescente di vuoto

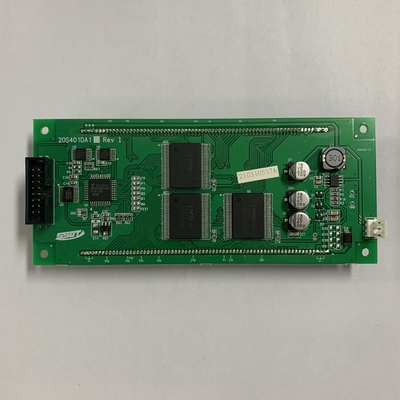

Un modulo di VFD comprende un regolatore, un driver dell'anodo, un driver di griglia e un circuito di alimentazione per rendere la valutazione facile.
Esegua varie funzioni di controllo dell'esposizione facendo uso di un comando semplice. Le opzioni di interfaccia multiple sono disponibili.
Per accomodare le specifiche del cliente, possiamo fare gli ordini speciali per l'interfaccia ed il software.
Come fa gli impianti di esposizione di VFD?
L'esposizione fluorescente di vuoto (VF) è basicamente un tubo a vuoto. Gli elettroni sono emessi da un catodo (filamento) e sono controllati da una griglia. La tensione sulla griglia determina se gli elettroni sono respinti o permessi scontrarsi con un anodo rivestito del fosforo.
Quanto tempo VFD dura?
VFDs può durare un molto tempo -- la maggior parte dei di videoregistratore visualizzazione felicemente il tempo (albiet si è attenuato) per anni. Assicuri che stiate guidando il filamento con una forma d'onda di CA (potete usare un regolatore economico del motore e un temporizzatore 555 per fare questo) per assicurare le molecole non migriate soltanto in una direzione.
Le esposizioni tutte di serie di CU-U sono sviluppate con le dimensioni compatibili LCD e gli insiemi di comando HD44780. Queste esposizioni sono facile da leggere dovuto alto contrasto, hanno ampi angoli di visione e sono più facili da leggere alle brevi e distanze lunghe. Ulteriormente, le esposizioni di VFD hanno una risposta rapida dell'esposizione all'interno della gamma di temperature del modulo di -40C a +85C. Noritake offre il rifornimento a lungo termine e supporto di organizzazione con i loro prodotti.
