modulo monocromatico dell'affissione a cristalli liquidi del grafico dello schermo di visualizzazione di 128x64 20pin 3.3V FSTN STN 12864
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | ROYAL DISPLAY |
| Certificazione: | SGS ROHS |
| Numero di modello: | LCM12864L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 500pcs |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | 220pcs/CTN 11Kg L45*W36*H32CM, cartoni, Capboard, EPE, vassoio della bolla |
| Tempi di consegna: | 25~28 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, L/C, Western Union, MoneyGram |
| Capacità di alimentazione: | 10K/Month |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Modulo LCD LCD grafico dell'esposizione 128X64dots | Modello numero:: | LCM12864L |
|---|---|---|---|
| Formato di affissione: | 128x64dots | Angolo di visione: | 6 in punto |
| Lampadina del LED: | Bianco laterale | Regolatore IC: | KS0107 |
| Tipo LCD: | FSTN-negativo | Profilo L x W x H: | 78.0mm x 70.0mm x 14.3mm |
| Area d'esame L x W: | 62.0mm x 44.0mm | Area attiva L x W: | 56.28mm x 38.36mm |
| Temp. di esercizio: | -20º C~70º C | temperatura di conservazione: | -30º C~80º C |
| Evidenziare: | Schermo dell'affissione a cristalli liquidi di 6 in punto 12864,Schermo dell'affissione a cristalli liquidi di FSTN STN 12864,Modulo grafico negativo dell'affissione a cristalli liquidi di FSTN |
||
Descrizione di prodotto

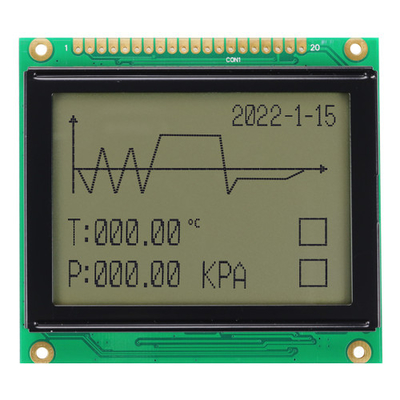

128x64 monocromatico 20pin 3.3V FSTN/STN display 12864 modulo lcd grafico
Dettaglio rapido del modulo LCD grafico 128*64
Nome prodotto: modulo LCD grafico 128x64
Matrice di punti: 128 × 64 punti
Modalità LCD: STN
IC controller: KS0107 o equivalente
Metodo di guida: dovere 1/64;Pregiudizio 1/9
Visualizzazione di Angie: direzione delle 6 in punto
Interfaccia MPU seriale 6800 a 8 bit
Retroilluminazione: LED
Intervallo di temperatura operativa: da -20 a 70ºC;
Intervallo di temperatura di stoccaggio: da -30 a 80ºC;
Specifica del display LCD monocromatico 128 * 64
Specifica del display LCD monocromatico 128 * 64
| Elemento | Descrizione |
| nome del prodotto | Modulo LCD 128x64 |
| Modello numero: | LCM12864L |
| Formato punto | 128X64 |
| Contorno (mm) | 78,0 L × 70,0 L × 12,5 (massimo) H |
| Area di visualizzazione (mm) | 62.0x44.0 |
| Modalità display | FSTN |
| Dovere | 1/64, 1/9 bias |
| Circuito integrato del conducente | KS0107 |
| Direzione di visualizzazione | 6:00 |
| Temp. di esercizio | -20ºC~70ºC |
| Temp. di stoccaggio | -30ºC~80ºC |
Disegno di contorno del modulo LCD a matrice di punti 128 * 64
Caratteristiche Informazioni sul modulo LCD grafico
LCD graficipuò visualizzare grafica completamente modificabile.È un'opzione comune per le applicazioni che devono visualizzare molti menu diversi o che richiedono la possibilità di visualizzare diversi tipi di carattere e dimensioni dei caratteri.Oltre alla grafica che cambia, può anche fornire una leggibilità ottimale alla luce solare con un basso consumo energetico.
Caratteristiche
Ampia varietà di dimensioni e risoluzioni standard
La maggior parte dei prodotti è disponibile in magazzino e può essere spedita lo stesso giorno
Possibilità di visualizzare grafici completamente modificabili
Leggibile alla luce del sole
Basso consumo energetico
Completamente personalizzabile
I nostri clienti devono aspettarsi che i loro prodotti soddisfino o superino i seguenti standard:
LCD graficipuò visualizzare grafica completamente modificabile.È un'opzione comune per le applicazioni che devono visualizzare molti menu diversi o che richiedono la possibilità di visualizzare diversi tipi di carattere e dimensioni dei caratteri.Oltre alla grafica che cambia, può anche fornire una leggibilità ottimale alla luce solare con un basso consumo energetico.
Caratteristiche
Ampia varietà di dimensioni e risoluzioni standard
La maggior parte dei prodotti è disponibile in magazzino e può essere spedita lo stesso giorno
Possibilità di visualizzare grafici completamente modificabili
Leggibile alla luce del sole
Basso consumo energetico
Completamente personalizzabile
I nostri clienti devono aspettarsi che i loro prodotti soddisfino o superino i seguenti standard:
Tutti i prodotti
| Test di affidabilità | I clienti possono aspettarsi che tutte le parti di produzione soddisfino o superino i requisiti operativi in termini di temperatura, umidità e vibrazioni. |
| Pulizia del vetro | I clienti possono aspettarsi che il vetro sia protetto da liner e presentato tenendo conto degli standard di pulizia.Ciò significa che il vetro sarà pulito da contaminanti, impronte digitali e altri materiali estranei. |
| Aspetto della cornice | Le cornici saranno verniciate uniformemente prive di materiali estranei e imperfezioni estetiche che distraggono.I nostri standard mantengono una superficie pulita e priva di graffi. |
| Aspetto PCB | I PCB vengono forniti pensando all'affidabilità a lungo termine.Le finiture sono prive di bolle, contaminanti estranei e soddisfano tutti i requisiti antincendio UL.I materiali PCB saranno sempre consegnati secondo le norme del settore.I bordi del PCB saranno tagliati in modo netto e privi di sbavature. |
| Saldatura | La saldatura di tutti i componenti con piombo e SMT è coerente nel fornire la sicurezza meccanica e la connettività elettrica. |
| Consistenza | I nostri processi di produzione e ispezione garantiscono la coerenza del prodotto da un lotto all'altro.Ciò significa che gli ordini elaborati nel corso degli anni soddisferanno continuamente le vostre aspettative.Lo facciamo rigorose specifiche di produzione, con attenzione ai dettagli nei nostri processi e confrontando con le unità d'oro. |
| Integrità del prodotto | La qualità nella fabbricazione del prodotto garantisce l'integrità nella costruzione.I clienti possono aspettarsi un assemblaggio stretto senza preoccuparsi di parti allentate o materiale mancante.I nostri prodotti soddisfano tutte le aspettative ambientali, comprese le condizioni di temperatura, umidità e vibrazioni. |
| Colore del vetro | Mentre possono verificarsi normali variazioni di colore del vetro (a causa di tolleranze di produzione), Royal Display mantiene la conformità del colore secondo le tabelle dei colori approvate interne.Questi grafici vengono mantenuti per garantire che eventuali deviazioni minori del vetro vengano identificate e corrette secondo necessità. |
| Protezione e sicurezza ESD | Tutti i dispositivi sono progettati e gestiti in considerazione della protezione ESD.Ciò include l'imballaggio ESD-SAFE all'interno di sacchetti, involucri e vassoi antistatici.Si ricorda ai clienti di seguire sempre la sicurezza ESD per proteggere al meglio i dispositivi. |
Domande frequenti sul modulo LCD grafico monocromatico
Q1.Come posso ottenere i campioni?
A: Se hai bisogno di campioni, possiamo fare secondo la tua richiesta.
Dovresti pagare la tassa del campione e il trasporto merci.Il tempo di consegna del campione deve essere sempre entro 2-5 giorni.
D2.Come ordinare lcd?
A: Inviaci il tuo ordine di acquisto tramite e-mail o chiedici di inviarti una fattura.Abbiamo bisogno di conoscere le seguenti informazioni per il tuo ordine.
1) Informazioni sul prodotto-Quantità, numero di parte
2) Tempi di consegna richiesti.
3) Informazioni sulla spedizione: nome dell'azienda, indirizzo, numero di telefono e fax, porto marittimo di destinazione.
4) I recapiti dello spedizioniere, se presenti in Cina.
D3.Quanto tempo posso aspettare per ottenere il campione?
A: I campioni saranno pronti per la consegna in 5 ~ 7 giorni. I campioni saranno inviati tramite espresso e arriveranno in 5 ~ 7 giorni.
D4.Quando posso ricevere la scheda tecnica?
A: Quando riceviamo la tua richiesta, devi prima dirci il numero di parte che desideri, quindi possiamo inviarti immediatamente la scheda tecnica
Vuoi conoscere maggiori dettagli su questo prodotto
