Catodo comune bianco ultra sottile dell'esposizione di LED di 7 segmenti per l'indicatore del temporizzatore
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | ROYAL DISPLAY |
| Certificazione: | ROHS, ISO |
| Numero di modello: | RYL6568W |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000pcs |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Cartoni, Capboard, EPE, vassoio della bolla |
| Tempi di consegna: | 15~25 giorni lavorativi |
| Capacità di alimentazione: | 1000K pezzi/mese |
|
Informazioni dettagliate |
|||
| dimensione: | 0,28" ~4" | Colore del chip del tubo: | Colore completo |
|---|---|---|---|
| Funzione di visualizzazione: | Grafica | Pixel: | 10 mm |
| Polarità: | Anodo/catodo comune | Colore della superficie: | Colore nero o grigio |
| Cifre: | 1 - 6 | Colore: | rosso, verde, blu, giallo, arancio… |
| Evidenziare: | Il segmento di RoHS 7 ha condotto l'esposizione,Esposizione di LED comune di segmento del catodo 7,Esposizione di segmento comune dell'anodo 7 dell'indicatore |
||
Descrizione di prodotto

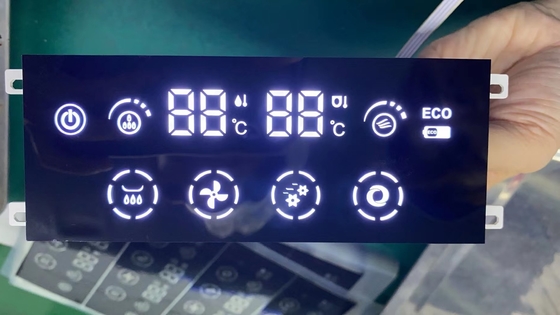

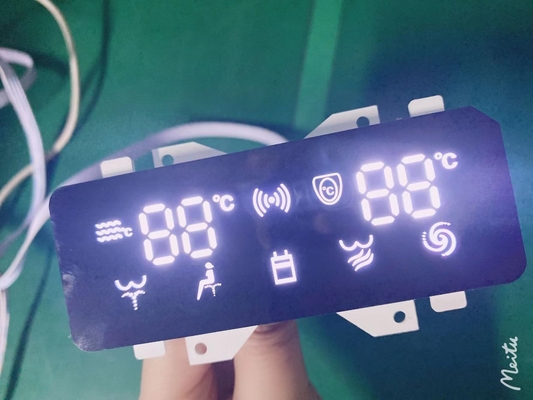

Display a LED a 7 segmenti a catodo comune per indicatore di temperatura/timer
Esistonodue tipi diversi- il tipo comune di anodo e il tipo comune di catodo; nel tipo comune di anodo tutti gli anodi sul display sono legati a un pin comune, in genere la fonte di alimentazione,e i LED sono controllati tramite i catodi con la terra accesa e la corrente spenta.
| Parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | Se=20mA | 2.8 | 3.3 | V. | |
| Voltaggio inverso | V.R. | Ir=10 uA | 30 | V. | ||
| Intensità luminosa | IV | Se=20mA | 30 | MCD | ||
| Spettro con valore medio | △λ | Se=20mA | 30 | nm | ||
| Lunghezza d'onda | Dλ | Se=20mA | 473 |
| Parametro | Il simbolo | Classificazione | Unità |
| Corrente in avanti (per dado) | Ipm | 20 | mA |
| Voltaggio inverso (per dado) | V.R. | 5 | V. |
| Dissipazione di potenza (per dado) | Pm | 80 | mW |
| Intervallo di temperatura di funzionamento | Topr | -40~+120 | oC |
| Intervallo di temperatura di stoccaggio | Tstg | -40~+120 | oC |
| Temperatura della saldatura ((3 sec) | - Sì. | 260 | oC |
Gli schermi a sette segmenti sono ampiamente utilizzati in orologi digitali, contatori elettronici, calcolatori di base, display di elettrodomestici, automobili,e vari altri dispositivi elettronici che visualizzano informazioni numericheEsistono due diversi tipi di display a sette segmenti: l'anodo comune e il catodo comune.
VANTAGgio del display LED a 7 segmenti
I display a sette segmenti a una cifra sono utilizzati in molti sistemi incorporati e applicazioni industriali in cui la gamma di uscite da visualizzare è nota in anticipo.Display di base di sette segmenti a 1 cifra può mostrare numeri da 0-9 e alcuni caratteri. I display a 7 segmenti sono di diversi tipi; in particolare differiscono per il numero di cifre/caratteri che possono essere visualizzati.che può visualizzare solo 1 cifra o 1 caratterePiù cifre vengono visualizzate da multiplexing singolo unità 7 segmenti di visualizzazione insieme per formare 2 cifre di visualizzazione, 3 cifre di visualizzazione o 4 cifre di visualizzazione 7 segmenti.E'facile interfacciarsi con Arduino e il display a 7 segmenti.Cominciamo il tutorial.
Un display a 7 segmenti ha molte limitazioni, specialmente nella gamma di caratteri che può visualizzare.Ci sono display sul mercato che sono molto più avanzati dei display a sette segmenti e possono visualizzare quasi ogni carattere dell'alfabeto. Per esempio:- un LCD 16×2 che può visualizzare quasi tutti i caratteri ASCII.I display a 7 segmenti sono l'opzione più economica per quanto riguarda i dispositivi di visualizzazione disponibili sul mercatoUn'unità di visualizzazione a 7 segmenti a singola cifra/carattere è disponibile a 1/10 del costo di un modulo LCD 16×2.
A ciascuno dei LED presenti sul display è assegnato un segmento posizionale con uno dei suoi perni di collegamento esteso dall'imballaggio di plastica rettangolare.Questi pin LED sono etichettati da a attraverso g rappresentando ogni singolo LED. Gli altri pin LED sono collegati tra loro formando un pin comune. Quindi orientando in avanti i pin appropriati dei segmenti LED in un particolare ordine, alcuni segmenti si illuminano e altri rimangono deboli,mostrando così il carattere corrispondente sul display.
Il pin comune del display indica generalmente il suo tipo. Esistono due tipi di connessione a pin: un pin di catodi connessi e uno di anodi connessi,indicando catodo comune (CC) e anodo comune (CA)Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati mentre un display CA ha tutti gli anodi dei 7 segmenti collegati.
