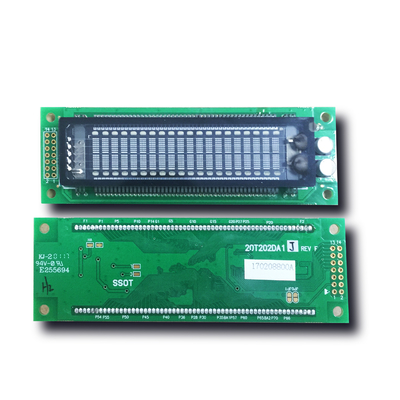

esposizione fluorescente FSTN DOT Matrix positivo VFD di vuoto 4X20 per automobilistico

modulo LCD fluorescente di DOT Matrix VFD dell'esposizione di vuoto 4X20 per automative

SPECIFICAZIONE DELL'ESPOSIZIONE

1. PORTATA
Questa specificazione si applica al modulo di VFD (modello No: 20S401DA1) manifatturiero da SSVD (acuum di Shanghai Samsung V
Dispositivi)

2. CARATTERISTICHE
* sia parallelo che interfaccia seriale: Baud ordine: 300 ~ 19.200 bps, parità selezionabile (non, anche, dispari)

* esposizione fluorescente di vuoto: Auto luminoso, alta qualità ed esposizione leggibile
* due generi di CG ROM Font: ASCII + giapponese e ASCII + europeo
* singola alimentazione elettrica di +5VDC: Costruito in convertitore di DC/DC
* livello di luminosità 4: 25%, 50%, 75% e 100%
* formato del carattere: 5*7 Dot Matrix

CHE COSA È MODULO DI VFD

Un modulo di VFD comprende un regolatore, un driver dell'anodo, un driver di griglia e un circuito di alimentazione per rendere la valutazione facile.

Esegua varie funzioni di controllo dell'esposizione facendo uso di un comando semplice. Le opzioni di interfaccia multiple sono disponibili.
Per accomodare le specifiche del cliente, possiamo fare gli ordini speciali per l'interfaccia ed il software.

Introduzione

Questa progettazione di riferimento mostra una soluzione per ottenere la tensione di controllo richiesta per un'alimentazione elettrica fluorescente dell'esposizione di vuoto (VFD) nelle applicazioni automobilistiche. La progettazione comprende il disegno schematico completo e presenta la fattura dei materiali (BOM), del carico/linea misure di regolamento e dei risultati dei test.

Basi di VFD

Un'esposizione fluorescente di vuoto (VFD) è un tipo di esposizione usato comunemente sull'attrezzatura di prodotti elettronici di consumo quali i videoregistratori, gli autoradio ed i forni a microonde. A differenza dei display a cristalli liquidi (affissioni a cristalli liquidi), un VFD emette una luce intensa stessa con chiaro contrasto e può supporto di visualizzazione facilmente gli elementi di vari colori. La tecnologia è collegata con sia il tubo a raggi catodici che il tubo del nixie. A differenza delle affissioni a cristalli liquidi, tuttavia, la maggior parte del VFDs continua a funzionare normalmente nelle temperature sotto zero, rendente li ideali per i dispositivi all'aperto nei climi freddi.

Il VFD è composto di tre filamenti di base del catodo degli elettrodi-, gli anodi (fosforo) e griglia-sotto uno stato sotto vuoto spinto in un'ampolla. Il catodo consiste dei cavi di tungsteno fini, ricoperti dagli ossidi alcalino-terrosi che emettono gli elettroni. Le griglie sono una maglia metallica sottile, che controlla e diffonde gli elettroni emessi dal catodo. Gli anodi sono elettrodi conduttivi su cui il fosforo è stampato per indicare i caratteri, le icone, o i simboli. Gli elettroni emessi dal catodo sono accelerati con potenziale positivo applicato sia alla griglia che all'anodo; sopra la collisione con l'anodo gli elettroni eccitano il fosforo per emettere la luce. I modelli illuminati desiderati possono essere raggiunti controllando i potenziali positivi o negativi su ogni griglia ed anodo. L'anodo e la griglia richiedono una tensione CC-regolata di evitare lo sfarfallamento dell'esposizione. Per l'azionamento del VFDs grande, il catodo richiede l'azionamento di CA di impedire l'inclinazione di luminanza, cioè, la differenza nella luminosità un lato dell'esposizione all'altro. Una gamma di frequenza di 20kHz a 200kHz è raccomandata per evitare il rumore udibile e la luce intermittente.
