Dettagli:
Termini di pagamento e spedizione:
|
| Dimensione del profilo: | 79.00*46.0*11.2 mm | area di vista: | 54.8*19.1 mm |
|---|---|---|---|
| dimensione dei punti: | 0.38*0.43mm | Punto di lancio: | 00,40*0,45 mm |
| Interfaccia: | 8 bit 8080 | temperatura di funzionamento: | -30 a +70 gradi Celsius |
| Evidenziare: | Modulo LCD del grafico ST7567,Modulo LCD grafico con retroilluminazione,giallo verde Modulo LCD grafico |
||

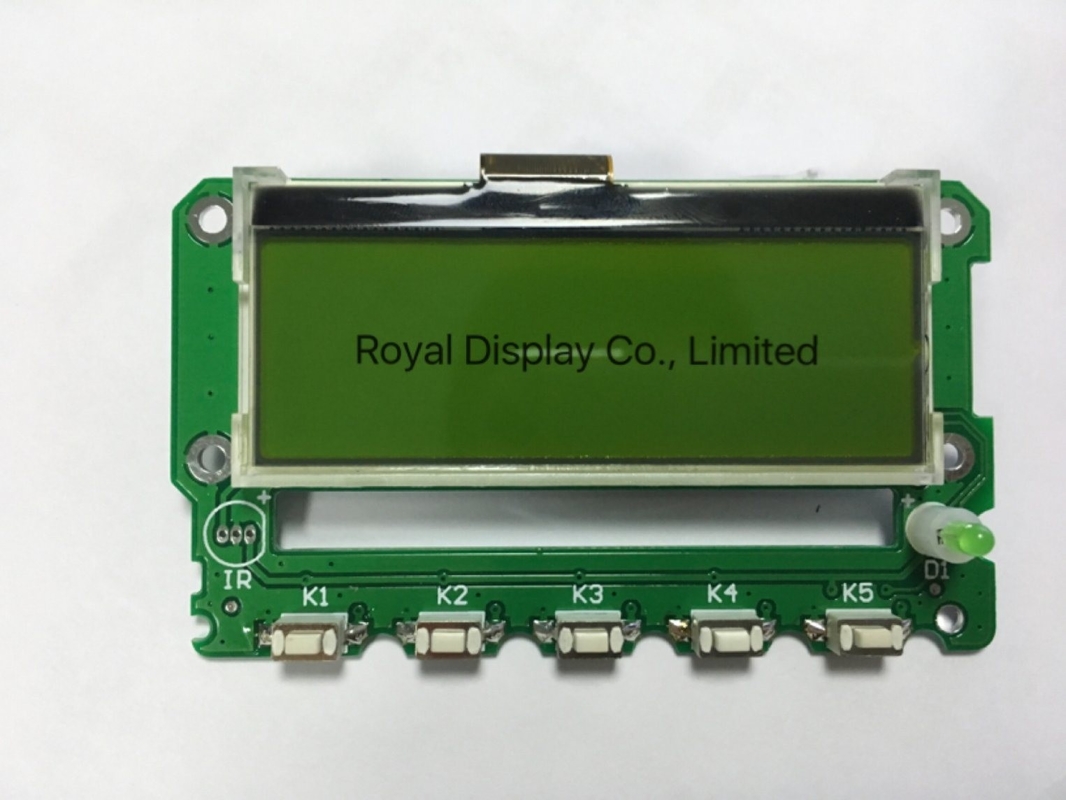

Modulo LCD grafico 122*32 ST7567 giallo verde con retroilluminazione display industriale a temperatura ampia 12H
Descrizione del prodotto
Un LCD grafico (Liquid Crystal Display) è un tipo di display che può visualizzare contenuti grafici e modelli personalizzati.un LCD grafico consente di controllare i singoli pixelFSTN è una modalità di visualizzazione che sta per Film compensated Super Twisted Nematic.È un tipo di tecnologia LCD (Liquid Crystal Display) che fornisce un miglior contrasto e angolazioni di visualizzazione rispetto ai display TN (Twisted Nematic) standardI display FSTN sono noti per il loro rendering in scala di grigi di alta qualità e una migliore leggibilità in diverse condizioni di illuminazione.Un display con 122x32 pixel in modalità FSTN (Film compensated Super Twisted Nematic) si riferisce a un tipo specifico di display grafico che può mostrare 122 colonne e 32 righe di pixelEcco alcuni dati sui nostri prodotti grafici a 122x32 punti.

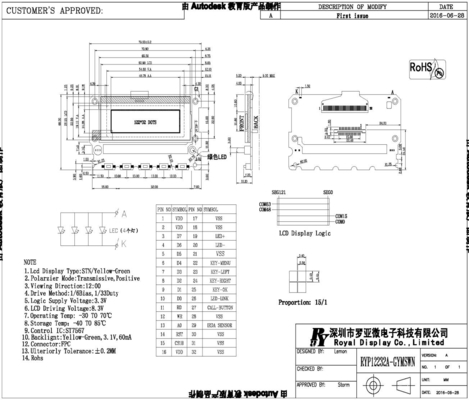

| Articolo | Specificità |
| Nome del prodotto | Modulo LCD grafico da 122x32 punti |
| Numero modello. | RYP12232A-GYMSWN-A |
| Formato dei punti | 122x32 |
| Dimensione del contorno ((mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Area di osservazione ((mm) | 54.8x19.1 |
| Area di visualizzazione | 48.78 x 14.38 |
| Angolo di visione | Alle 12. |
| Dimensione dei punti ((mm) | 0.38x0.43 |
| Punteggio (mm) | 0.40 x 0.45 |
| IC del driver | ST7567(Cog) |
| Tipo LCD | STN/Y-G, trasmissibile, positivo, 1/33Duty, 1/6Bias |
| Lumiere di fondo ((Tipo) | Bianco, 3,1 V,60 mA Uniformità>=75% |
| Modalità di interfaccia | 8 BIT 8080 |
| VDD&VLCD ((Tipo) | 3.3 V e 8.3 V |
| Condizioni tecnologiche di LCM | RoHS |
| Temperatura di funzionamento | -30°C~70°C |
| Temperatura di stoccaggio | -40 °C a 85 °C |
Caratteristiche del prodotto
Un modulo LCD grafico a 122x32 punti offre diversi vantaggi per applicazioni che richiedono grafica personalizzata ed elementi di interfaccia utente.
1Supporta la capacità di visualizzazione: 122x 32 pixel dot con modalità FSTN.
2. Display on-chip Data RAM, Capacità: 122×32 = 3904 bit.
3Interfacce seriali sono supportate.
4. Abundanze di funzioni di comando Visualizza i dati.
5Circuito di azionamento statico dotato internamente di indicatori.
6Circuito di alimentazione a cristallo liquido a bassa potenza dotato internamente.
7Circuito di regolazione della tensione ad alta precisione.
8Circuito di oscillatore CR dotato internamente.
9Consumo energetico estremamente basso.
Applicazioni del prodotto
È uno schermo LCD a matrice di punti 122x32 con alta qualità dell'immagine, angolo di visione ampio.Tutti i materiali sono conformi ai requisiti di protezione ambientale e alle norme RoHS.
Questo modulo è ampiamente utilizzato in vari strumenti, attrezzature intelligenti, attrezzature di comunicazione, attrezzature mediche, attrezzature di controllo industriale, aerospaziale, sicurezza, attrezzature per mobili, ecc.E la versatilità e le capacità grafiche di questo modulo lo rendono adatto per una vasta gamma di applicazioni in cui sono necessarie grafiche personalizzate e interfacce utente.
Il nostro servizio
# Il migliore #Controllo della qualità: ogni LCD viene testato con strumenti speciali o schede principali prima della consegna per garantire il funzionamento.
*Imballaggio corretto:Confezionato in sacchetti antistatici con scatola di schiuma per garantire la sicurezza nel trasporto.
*Multipli metodi di pagamento:T/T, Western Union, L/C, PayPal.
* Metodi di trasporto affidabili:Consegna rapida tramite UPS, EMS, DHL, TNT o via aerea.
* Servizio personalizzato professionale: il team professionale fornisce il servizio OEM&ODM.
* Prezzo competitivo: offre un prezzo di fabbrica diretto.
* Migliore servizio post-vendita: Garanzia lunga per un anno.
