| Tipo di visualizzazione: | Carattere 16X2 | Tipo LCD: | Stn, negativo ((Yg), trasmissibile |
|---|---|---|---|
| Tipo di retroilluminazione: | Lato bianco | Dimensione del profilo (millimetri): | 80 (L) X36 (W) X13.0 (T) |
| Area di vista (millimetri): | 64.5 ((L) X14.5 ((W) | Modo dell'interfaccia: | Interfaccia Mpu a 8 bit |
| Operazione Temp. ((°C): | -20 - +70 | Temperatura di conservazione.: | -30 - +80 |
| Evidenziare: | esposizione LCD del carattere 16x2,Display LCD STN blu negativo,AIP31066 IC STN Display LCD |
||

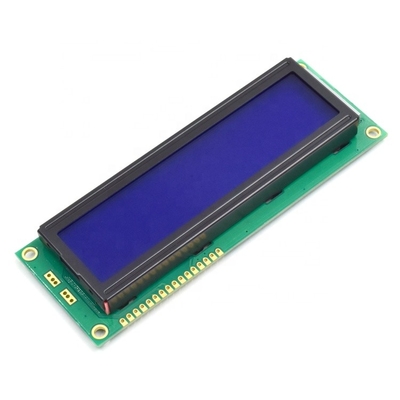

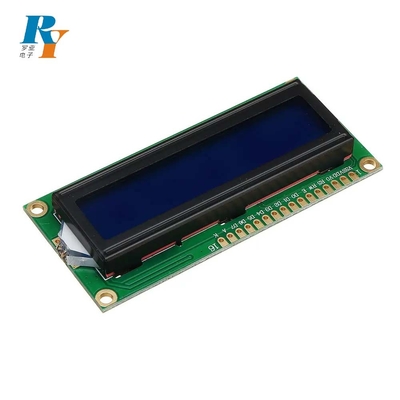

Il carattere LCD è una tecnologia di visualizzazione a cristalli liquidi utilizzata nei dispositivi elettronici che visualizzano testo e semplici icone, di solito presentate in una dimensione e una disposizione di caratteri fissi.Un LCD da 16x2 caratteri si riferisce a un modulo di display a cristalli liquidi (LCD) che può visualizzare 16 caratteri in ciascuna delle sue 2 righeÈ comunemente conosciuto come LCD a caratteri 16x2 o LCD alfanumerico 16x2. I display LCD utilizzano celle a cristallo liquido e correnti elettriche per controllare la visibilità dei caratteri sullo schermo.Ecco il foglio dati del nostro modulo LCD 16x2 caratteri.
La tabella contiene istruzioni specifiche.
| Dimensione del contorno ((mm) | 80 (L) x 36 (W) x 13,0 (T) |
| Tipo LCD | STN,NEGATIVO ((YG),TRANSMISSIVO |
| Tipo di visualizzazione | 16 (caratteri) × 2 (linea) |
| VistaArea ((mm) | 64.5 ((L) x14.5 ((W) |
| Dimensione dei punti ((mm) | 0.54 ((W) x0.60 ((H) |
| Distanza dei punti (mm) | 0.59 ((W) x0.65 ((H) |
| Dimensione del carattere (mm) | 2.9 ((W) x 5.15 ((H) |
| Condizione del conducente | Modulo LCD:1/16Duty,1/5Bias |
| Controller&driver | AIP31066 |
| Visualizza indicazioni | Alle 6 |
| Modalità di interfaccia | Interfaccia MPU a 8 bit |
| VDD&VOP (tipo) | 5.5V |
| Lumiere di fondo (tipo) | Lato bianco |
| Operazione Temp. | -20 a +70 |
| StorageTemp. ((oC) | -30 a +80 |
Disegno del modulo LCD da 1602 caratteri
1. Display di testo: il carattere LCD viene utilizzato principalmente per visualizzare informazioni di testo, di solito presentate in una dimensione e una disposizione di caratteri fissi.
2. risparmio energetico: il display LCD a caratteri consuma generalmente meno energia rispetto ad altre tecnologie di visualizzazione, come il LED o il LCD a colori, poiché è sufficiente attivare il cristallo liquido per visualizzare il testo,senza necessità di retroilluminazione.
3. Alta visibilità: i display LCD di carattere sono generalmente eccellenti in termini di visibilità in condizioni di luce elevata.
4- Costo-efficacia: grazie al suo design semplice e al basso consumo di energia,il carattere LCD è generalmente più conveniente di altre tecnologie di visualizzazione ed è quindi ampiamente utilizzato in progetti sensibili ai costi.
5. Sistemi incorporati: gli LCD a caratteri sono spesso utilizzati in sistemi incorporati e piccoli dispositivi elettronici, come pannelli di controllo domestici intelligenti, pannelli di strumenti, interfacce utente nei dispositivi elettronici, ecc.
Il modulo di caratteri, è un display alfanumerico in grado di visualizzare caratteri, simboli e numeri.controller di temperaturaEssi possono visualizzare dati in tempo reale, risultati di misurazione, stato dell'apparecchiatura, ecc., e fornire funzioni di visualizzazione di informazioni di base.Display LCD da 16x4 caratteri può essere utilizzato anche in sistemi embedded, come le schede di sviluppo dei microcontrollori, i controller incorporati, i pannelli di controllo dei robot, ecc. Possono visualizzare informazioni di debug, richieste all'utente, indicatori di stato,facilitare l'interazione tra sviluppatori e utenti.
1Disponibile per diverse modalità come TN/STN/FSTN...
2. caratteri di supporto: 8x2,16x1,16x2,16x4,20x4, ecc..
3. personalizzato per il modulo totale, comprese le nuove dimensioni, retroilluminazione, colore,
4. circuiti stampati PCB. modalità di connessione ect.
5- Si possono soddisfare diverse esigenze.
