Dettagli:
Termini di pagamento e spedizione:
|
| Tipo di esposizione: | 20 (caratteri) x 4 (linea) | Dimensione dei punti ((mm): | 0.55x0.55 |
|---|---|---|---|
| Punti (Pitch): | 0.60X0.60 | Dimensione del carattere (mm): | 2.96x4.75 |
| Passaggio di carattere (mm): | 3.55X5.35 | Area di visualizzazione ((mm)): | 70.41x20.8 |
| Dimensione del profilo (millimetri): | 98 ((L) X 60 ((W) X 13,8 ((Tmax) | Area di vista (millimetri): | 76 x 26 |

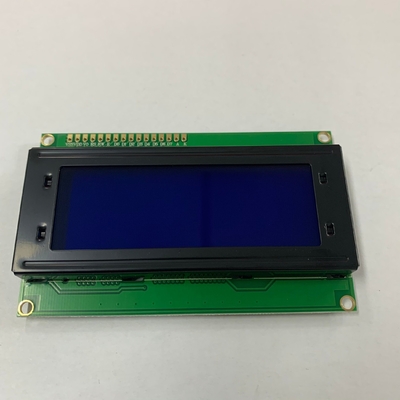

Il carattere LCD è una tecnologia di visualizzazione a cristalli liquidi utilizzata nei dispositivi elettronici che visualizzano testo e semplici icone, di solito presentate in una dimensione e una disposizione di caratteri fissi.Uno schermo da 20x4 caratteri, noto anche come LCD 20x4 (Liquid Crystal Display), è un display alfanumerico che può mostrare 20 caratteri in ciascuna delle sue righe.Gli schermi da 20x4 caratteri utilizzano in genere la tecnologia LCD per visualizzare i caratteriI display LCD utilizzano celle a cristallo liquido e correnti elettriche per controllare la visibilità dei caratteri sullo schermo.
La tabella contiene istruzioni specifiche.
| Dimensione del contorno ((mm) | 98 ((L) × 60 ((W) × 13.8 ((TMAX) |
| Tipo LCD | STN/blu o YG, trasmissivo/negativo, 1/16Duty, 1/5Bias |
| Tipo di visualizzazione | 20 (caratteri) × 4 (linee) |
| VistaArea ((mm) | 76×26 |
| DisplayArea ((mm) | 70.41 x 20.8 |
| Dimensione dei punti ((mm) | 0.55 x 0.55 |
| Distanza dei punti (mm) | 0.60 x 0.60 |
| Dimensione del carattere (mm) | 2.96x4.75 |
| Passaggio di carattere (mm) | 3.55 x 5.35 |
| Controller&driver | AIP31066 e AIP31065 |
| Visualizza indicazioni | Alle 6 |
| Modalità di interfaccia | 8 BIT |
| VDD&VOP (tipo) | 5.0V&4.5V |
| Lumiere di fondo (tipo) | Bianco |
| Operazione Temp. | -20 a +70 |
| StorageTemp. ((oC) | -30 a +80 |
Il disegno del modulo LCD 2004
Modulo di caratteri, è un display alfanumerico che può mostrare caratteri, simboli e numeri.,In particolare, il sistema di distribuzione dei dati è stato utilizzato per i sistemi integrati, i dispositivi medici, le applicazioni automobilistiche, i pannelli d'informazione, i progetti educativi e di hobby, ecc. Alcune applicazioni comuni sono la materia industriale, il BPG, la macchina POS, la lavatrice.,termometro, calcolatrice, velocimetro per auto, tracker GPS, pentola elettrica, friggitrice, distributore di carburante, orologio e così via.
• team professionale per fornire il servizio pre-vendita, on-sale e post-vendita.
• Servizio OEM&ODM.
• Servizio di disegni e procedure correlate.
• Migliore qualità al prezzo diretto di fabbrica.
• Servizio di risposta più rapido entro 24 ore.
• Servizio di garanzia di un anno.
Royal Display Co., Ltd è specializzata nel settore LCD da più di 10 anni, la gamma di prodotti è LCD Display, LCD Screen, LCD Module, Character LCD, LED backlight display, TFT display, Graphic LCD,7 segmenti LED Display. Più del 90% dei prodotti sono prodotti personalizzati. Inoltre, possiamo fornire molti accessori per andare con il vostro display.test jig o altro accessorio preassemblato al vostro LCD (o incluso nella confezione)Contattate un membro del team oggi per aggiornare il vostro display!
Q1: Come posso effettuare un ordine?
- Si prega di gentilmente inviare una e-mail specificando il numero dell'articolo, sostituzioni, quantità, altre specifiche per il disco rigido per effettuare un ordine.
Q2: quale metodo di pagamento accettate?
- Accettiamo T/T, Western Union, MoneyGram, Paypal.
D3: Posso avere un campione?
- Certo, forniamo campioni, ma ti preghiamo di pagare una tassa di campione e di consegna.
Q4: Quanto dura il tempo di consegna?
- Dipende dai prodotti e dai servizi di cui ha bisogno, ma normalmente lo spediamo al più presto.
Q5: Come verrebbero spedite le merci?
- Spediamo tramite DHL, UPS, TNT e altri.
