Dettagli:
Termini di pagamento e spedizione:
|
| Tipo di esposizione: | 20 (caratteri) x 4 (linea) | Direzione di vista: | Alle sei. |
|---|---|---|---|
| Colore della lampadina: | Bianco | Modo dell'interfaccia: | bit 8 |
| VDD&VOP (tipo): | 5.0V&4.5V | Tipo LCD: | STN/blu o YG, trasmissivo/negativo, 1/16Duty, 1/5Bias |
| Temperatura di funzionamento: | da -20°C a +70°C | StorageTemp. ((oC): | -30 °C a +80 °C |
Il carattere LCD è una tecnologia di visualizzazione a cristalli liquidi utilizzata nei dispositivi elettronici che visualizzano testo e semplici icone, di solito presentate in una dimensione e una disposizione di caratteri fissi.Un LCD da 20x4 caratteri si riferisce a un modulo di display a cristalli liquidi (LCD) in grado di visualizzare 20 caratteri in ciascuna delle sue quattro righeÈ comunemente conosciuto come LCD a caratteri 20x4 o LCD alfanumerico 20x4. I display LCD utilizzano celle a cristallo liquido e correnti elettriche per controllare la visibilità dei caratteri sullo schermo.Ecco il foglio dati del nostro modulo LCD 20x4 caratteri.

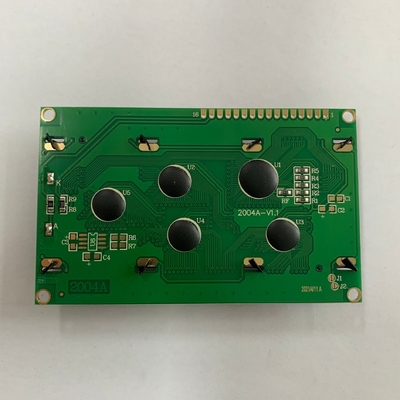

La scheda dati del modulo LCD del carattere 2004
| Dimensione del contorno ((mm) | 98 ((L) × 60 ((W) × 13.8 ((TMAX) |
| Tipo LCD | STN/blu o YG, trasmissivo/negativo, 1/16Duty, 1/5Bias |
| Tipo di visualizzazione | 20 (caratteri) × 4 (linee) |
| VistaArea ((mm) | 76×26 |
| DisplayArea ((mm) | 70.41 x 20.8 |
| Dimensione dei punti ((mm) | 0.55 x 0.55 |
| Distanza dei punti (mm) | 0.60 x 0.60 |
| Dimensione del carattere (mm) | 2.96x4.75 |
| Passaggio di carattere (mm) | 3.55 x 5.35 |
| Controller&driver | AIP31066 e AIP31065 |
| Visualizza indicazioni | Alle 6 |
| Modalità di interfaccia | 8 BIT |
| VDD&VOP (tipo) | 5.0V&4.5V |
| Lumiere di fondo (tipo) | Bianco |
| Operazione Temp. | -20 a +70 |
| StorageTemp. ((oC) | -30 a +80 |
Disegno LCD del modulo LCD del carattere 2004
1. Display di testo: il carattere LCD viene utilizzato principalmente per visualizzare informazioni di testo, di solito presentate in una dimensione e una disposizione di caratteri fissi.
2. risparmio energetico: il display LCD a caratteri consuma generalmente meno energia rispetto ad altre tecnologie di visualizzazione, come il LED o il LCD a colori, poiché è sufficiente attivare il cristallo liquido per visualizzare il testo,senza necessità di retroilluminazione.
3. Alta visibilità: i display LCD di carattere sono generalmente eccellenti in termini di visibilità in condizioni di luce elevata.
4- Costo-efficacia: grazie al suo design semplice e al basso consumo di energia,il carattere LCD è generalmente più conveniente di altre tecnologie di visualizzazione ed è quindi ampiamente utilizzato in progetti sensibili ai costi.
5. Sistemi incorporati: gli LCD a caratteri sono spesso utilizzati in sistemi incorporati e piccoli dispositivi elettronici, come pannelli di controllo domestici intelligenti, pannelli di strumenti, interfacce utente nei dispositivi elettronici, ecc.
Modulo di caratteri, è un display alfanumerico che può mostrare caratteri, simboli e numeri.,In particolare, il sistema di distribuzione dei dati è stato utilizzato per i sistemi integrati, i dispositivi medici, le applicazioni automobilistiche, i pannelli d'informazione, i progetti educativi e di hobby, ecc. Alcune applicazioni comuni sono la materia industriale, il BPG, la macchina POS, la lavatrice.,termometro, calcolatrice, velocimetro per auto, tracker GPS, pentola elettrica, friggitrice, distributore di carburante, orologio e così via.
Royal Display Co., Ltd è specializzata nel settore LCD da più di 10 anni, la gamma di prodotti è LCD Display, LCD Screen, LCD Module, Character LCD, LED backlight display, TFT display, Graphic LCD,7 segmenti LED Display. Più del 90% dei prodotti sono prodotti personalizzati. Inoltre, possiamo fornire molti accessori per andare con il vostro display.test jig o altro accessorio preassemblato al vostro LCD (o incluso nella confezione)Contattate un membro del team oggi per aggiornare il vostro display!
Q1: Come posso effettuare un ordine?
- Si prega di gentilmente inviare una e-mail specificando il numero dell'articolo, sostituzioni, quantità, altre specifiche per il disco rigido per effettuare un ordine.
Q2: quale metodo di pagamento accettate?
- Accettiamo T/T, Western Union, MoneyGram, Paypal.
D3: Posso avere un campione?
- Certo, forniamo campioni, ma ti preghiamo di pagare una tassa di campione e di consegna.
Q4: Quanto dura il tempo di consegna?
- Dipende dai prodotti e dai servizi di cui ha bisogno, ma normalmente lo spediamo al più presto.
Q5: Come verrebbero spedite le merci?
A4: spediamo tramite DHL, UPS, TNT e altri.
