Dettagli:
Termini di pagamento e spedizione:
|
Dimensione: | 0,28" ~4" | Colore del chip del tubo: | colore pieno |
---|---|---|---|
Funzione di visualizzazione: | Grafica | Colore di superficie: | Colore nero o grigio |
Pixel: | 10mm | Polarità: | Anodo comune |
Cifre: | 1 a 6 | Colore: | rosso, verde, blu, giallo, arancio… |
Evidenziare: | Un display a 7 segmenti alfanumerico,display a 7 segmenti dei pixel di 10mm,Esposizione di LED alfanumerica di 7 segmenti |

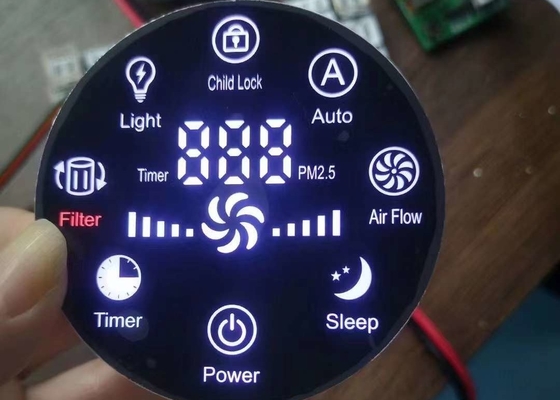

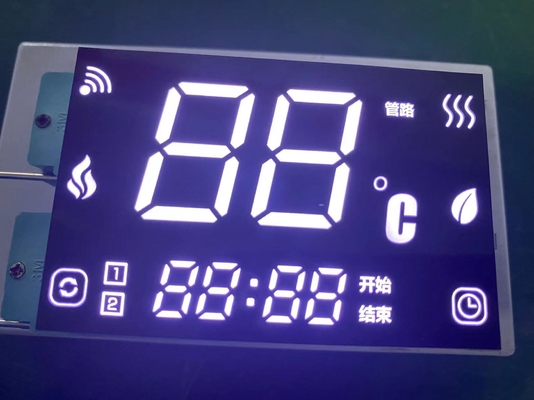

Il LED su ordinazione visualizza il segmento alfanumerico multicolore del display a 7 segmenti 7 principale per la famiglia
Un dettaglio rapido dell'esposizione di LED di 7 segmenti
le esposizioni di LED 7-segment (o «sette-segmento) sono comunemente usate visualizzare le informazioni digitali. Ogni segmento consiste di uno o più LED e può essere acceso indipendentemente da tutti gli altri per formare una gamma limitata di caratteri alfabetici delle cifre 0 - 9. può anche essere formato ma questi sono del caso misto e possono essere difficili da leggere.
L'identificazione standard di segmento è indicata nella figura 1 ed i segmenti sono nominati A - G che cominciano alla cima e che vanno in senso orario con il G che è il segmento del centro.
Le esposizioni hanno tipicamente un perno comune per tutti gli anodi o i catodi del LED. Otto perni basteranno per una vera esposizione di sette-segmento mentre nove sono richiesti per una con un punto decimale.
Una specificazione 4 dell'esposizione di LED di segmento della cifra 7
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 2,8 | 3,3 | V | |
Tensione inversa | Vr | Ir=10uA | 30 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 30 | mcd | ||
Spettro con di di dimezzamento | △λ | If=20mA | 30 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 473 |
Parametro | Simbolo | Valutazioni | Unità |
Corrente di andata (per dadi) | IPM | 20 | mA |
Tensione inversa (per dadi) | Vr | 5 | V |
Dissipazione di potere (per dadi) | Pm | 80 | Mw |
Gamma di temperatura di funzionamento | Topr | -40~+120 | ºC |
Gamma di temperature di stoccaggio | Tstg | -40~+120 | ºC |
Temperatura della lega per saldatura (sec 3) | Th | 260 | ºC |
Applicazione circa l'esposizione di LED di numero della cifra
-- Quadri portastrumenti o dell'audio attrezzatura;
-- Generale che usando per gli indicatori digitali;
-- Prodotti di multimedia;
-- Esposizione di tasso di cambio della Banca;
-- Esposizione dell'orologio del LED;
-- Esposizione per la stazione di servizio ed altre varie aree di esposizione di attrezzatura/macchina.
I vantaggi dell'esposizione di LED di sette segmenti
1. luci di Emitte nello stato di bassa tensione e di piccolo azionamento corrente; può essere compatibile con il CMOS, circuito dell'ITL;
2. Breve tempo di reazione in cui luci del emitt (<0>
3. Risposta rapida la vostra indagine entro 24 ore;
4. Personale professionale della prima classe che risponde molto uniformemente alle vostre richieste;
5. Qualsiasi grande o piccolo ordine, noi vi servirà con la nostri migliore qualità e servizio superiore;
6. Ispezione 100% di controllo di qualità prima della spedizione;
7. Il TUV ha elencato i meterials, prezzo competitivo;
FAQ circa l'esposizione di LED di numero di Digital
Q1. Posso avere un ordine del campione per i vostri prodotti?
: Per di tipo corrente, sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
Q2. Che cosa circa il termine d'esecuzione?
: Il campione ha bisogno dei 3-7 giorni, tempo di fabbricazione in serie ha bisogno di 1-3 settimane.
Q3. Avete di limite di MOQ per l'ordine?
: MOQ basso, 1pc per il controllo del campione è disponibile per la maggior parte dei tipi.
Q4. Come continuare un ordine?
: In primo luogo conosciamo i vostri requisiti o applicazione. Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti. In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale. In quarto luogo sistemiamo la produzione.
Q5. È GIUSTO da stampare il mio logo sul prodotto?
: Sì. Informici prego formalmente prima della nostra produzione e confermi la progettazione in primo luogo basata sul nostro campione.
Q6: Come occuparsi del difettoso?
: In primo luogo, i nostri prodotti sono prodotti nel sistema rigoroso di controllo di qualità ed il tasso difettoso sarà di meno di 0,2%. Secondariamente, durante il periodo di garanzia, invieremo le nuove luci con nuovo ordine per la piccola quantità.
Per i prodotti difettosi in lotti, li rispediremo a voi o possiamo discutere la soluzione compreso il richiamo secondo la situazione reale.
