Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Modulo LCD 16x2 caratteri | Modello NO.: | RYP1602A-8 |
---|---|---|---|
Matrice di punti / Risoluzione: | 5 × 8 punti include il cursore | Caratteri × Linee: | 16 caratteri × 2 righe |
Dimensione del modulo: | 80,0 × 36,0 × 13,5 (MASSIMO) | Area di visualizzazione: | 66,0 × 16,0 |
IC: | ST7066 o equivalente, opzione RW1063 | Interfaccia: | 6800, opzione SPI / I2C (RW1063 IC) |
Alimentazione elettrica: | 5V (disponibile anche per 3V) Tensione negativa opzionale per alimentazione 3V | Dovere: | Ciclo di lavoro 1/16 |
Tipo: | Display LCD a caratteri | Caratteristica: | Il LED può essere pilotato da PIN1, PIN2, PIN15, PIN16 o A e K |
Evidenziare: | Esposizione LCD 1602 del carattere,Modulo LCD 16x2 caratteri,Esposizione alfanumerica blu dell'affissione a cristalli liquidi di STN |

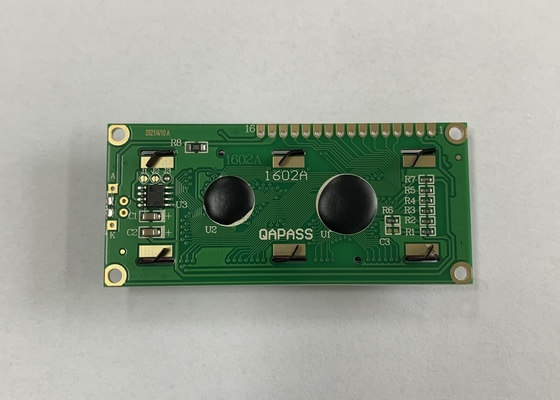

Esposizione LCD 1602 del carattere STN monocromatico 16X2 LCD alfanumerico blu
Un dettaglio rapido di 1602 moduli LCD
IL LCD di RYP1602A visualizza il carattere del modulo 16 x che 2 linee con la lampadina del LED fornisce le varie combinazioni di colore per la lampadina, per esempio, giallo verde, blu, bianco, ambrato, rossa. Questo modulo LCD senza lampadina è inoltre disponibile.
L'alimentazione elettrica di difetto è 5V (3V è facoltativo). La tensione negativa è un'opzione disponibile per il modulo 3V. La differenza fra RC1602B e RC1602B1 è la posizione dei perni. I perni di RC1602B è alla cima; I perni di RC1602B1 è al fondo. Il LED può essere guidato da PIN1, PIN2, PIN15, PIN16 o A e K.
Una specificazione dell'esposizione LCD 1602 del carattere
Oggetto | Descrizione |
Nome di prodotto | modulo LCD della PANNOCCHIA 16x2 |
Modello no. | RYP1602A |
Dot Format | 16 x 2 |
Dimensione del profilo (millimetri) | 80,0 x 36.0MAX |
Assem. Dimensione (millimetri) | 75,0 x 31,0 |
Area d'esame (millimetri) | 64,6 x 16,0 |
Misura del carattere (millimetri) | 2,95 x 5,55 |
Angolo di visione | 6 in punto |
Tipo LCD | STN-YG |
Lampadina | Verde giallo |
Driver IC | AIP31066 |
Alimentazione elettrica | 3.3V o 5V |
Interfaccia | Parallelo |
Funzionamento temporaneo | -20º C~70º C |
Impiegati di stoccaggio | -30º C~80º C |
Disegno di contorno dell'esposizione LCD monocromatica 16x2
Caratteristiche dell'esposizione LCD del carattere/LCD alfanumerico
La risoluzione dell'esposizione di carattere standard include 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, esposizione LCD del carattere 40x4. I moduli LCD del carattere sono disponibili in PANNOCCHIA ed i tipi del DENTE con differenti interfacce in 8080, SPI, moduli dell'esposizione di carattere di I2C.LCD sono nelle esposizioni LCD di STN/FSTN/FFSTN con la lampadina differente del LED nel colore giallo verde, bianco e blu. Le opzioni della fonte del modulo del carattere sono inglesi/giapponesi, europee, orientali - europeo, cirillico europeo e scandinavo (russo) ed ebraico/arabo. Offriamo le esposizioni di carattere con tensione di funzionamento 5V come norma e le opzioni 3V o 3.6V sono inoltre disponibili dalla richiesta.
