Dettagli:
Termini di pagamento e spedizione:
|
nome del prodotto: | Modulo caratteri LCD 8X2 | Caratteri × Linee: | 8 caratteri × 2 righe |
---|---|---|---|
Modo LCD: | STN Positivo Giallo Verde | Polarizzatore: | Transflettivo |
Retroilluminazione: | LED verde giallo | Carattere: | Carattere scuro su sfondo giallo verde |
CIRCUITO INTEGRATO: | AIP31066 | Tipo di pacchetto IC: | PANNOCCHIA |
TEMP. DI ESERCIZIO: | -20 a 70 ℃ | TEMP. DI CONSERVAZIONE: | -30 a 80℃ |
Evidenziare: | Modulo display LCD caratteri alfanumerici,modulo LCD caratteri STN 8x2,modulo LCD caratteri AIP31066 |

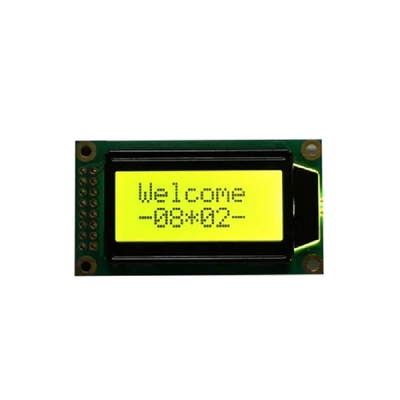

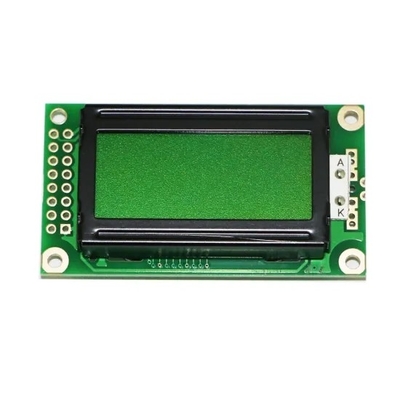

Modulo display alfanumerico Modulo display LCD a caratteri monocromatici STN 8x2
Dettaglio rapido del modulo LCD a caratteri 8x2
Questo modulo display LCD 8x2 è alimentato da una tensione di 5 V o da una tensione negativa di 3 V.La retroilluminazione è opzionale, puoi scegliere il modulo con o senza retroilluminazione.Esistono molte combinazioni per la retroilluminazione, ad esempio retroilluminazione giallo-verde, blu, bianca, ambra, rossa e RGB.Questo display LCD monocromatico da 8x2 caratteri è dotato di IC AIP31066 integrato che offre una selezione di caratteri, tra cui inglese/giapponese, europeo occidentale, europeo orientale, europeo scandinavo, cirillico (russo) ed ebraico/arabo, ecc. Interfaccia predefinita di RYP0802B-Y Il display LCD 8x2 è 6800;se hai bisogno di un'interfaccia come SPI o I2C, sono disponibili anche loro, ma l'IC verrà sostituito con RW1063.
Specifiche del display LCD monocromatico 8x2
Nome dell'LCD | 0802 Schermo LCD a caratteri Modulo display LCD STN 8x2 | ||
Formato di visualizzazione | 8 caratteri*2 righe | Modalità display | STN YG/Blu |
LCD a colori |
Display punto: bianco, Sfondo: blu |
Trattamento della superficie | Antiriflesso |
Dimensione contorno | 58,0 (L) x 32 (A) x 6,8 MAX (P) mm | Area di visualizzazione | 38.0MIN(L) x16.0MIN(H) mm |
Direzione di visualizzazione | 6 in punto | Dati di input dell'interfaccia | Interfaccia MPU a 4 o 8 bit abilitata |
Retroilluminazione | BIANCA | Metodo di guida | 1/16 Duty, 1/5 Bias |
Temp. di esercizio | -20℃~+70℃ | Temp. di stoccaggio | -30℃~+80℃ |
Disegno di contorno del modulo display alfanumerico 0802
Caratteristiche del display LCD a caratteri
I moduli a caratteri LCD sono dispositivi di visualizzazione "caratteristicamente" semplici, noti per il bassissimo consumo energetico e l'affidabilità a lungo termine.Sono progettati per visualizzare caratteri alfanumerici in schemi preimpostati e non hanno la flessibilità che si potrebbe pensare quando si considera un LCD come un monitor per computer o un televisore.Nella maggior parte dei casi, sono piccoli display che visualizzano solo 8 o 16 o 32 caratteri, utilizzati per rapporti di stato e comunicazioni di piccolo livello.
In molti moduli LCD non è presente alcuna retroilluminazione, il che significa che funziona in modalità riflettente.Ciò significa che è necessaria la luce ambientale per vedere i caratteri del display attraverso l'uso di un elemento riflettente dietro il gruppo di cristalli liquidi.Per altri aspetti, funziona come un LCD retroilluminato, con una struttura cristallina di blocco della luce polarizzata abilitata dalle tensioni applicate.
I moduli LCD sono comunemente presenti in calcolatrici e altri dispositivi elettronici in cui è richiesta una certa comunicazione visiva per un funzionamento ragionevole.Stampanti, forni a microonde, cercapersone e orologi digitali sono alcuni altri esempi.Questa forma di display è anche abbastanza comune tra gli hobbisti elettronici per il costo, l'efficienza e la facilità d'uso che forniscono.
Moduli LCD a caratteri (LCM) del display reale
Royal Display offre un'ampia gamma di moduli LCD a caratteri standard per l'applicazione dei clienti.I nostri display a caratteri LCD sono disponibili nei formati 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 fino a 40x4 con caratteri a matrice di punti 5x8.Le tecnologie del pannello LCD includono i tipi TN, STN, FSTN, FFSTN e anche con opzioni di modalità positiva e negativa del polarizzatore.Sono disponibili diverse retroilluminazione a LED in vari colori tra cui LED giallo/verde, bianco, rosso, blu, verde, ambra e RGB, nonché nessuna opzione di retroilluminazione.
Per soddisfare le esigenze delle applicazioni dei clienti, questi display LCD a caratteri sono disponibili con angoli di visualizzazione a ore 6:00, 12:00, 3:00 e 9:00.Esposizione realeoffre varie opzioni IC di caratteri tra cui inglese/giapponese, Europa occidentale, Europa orientale, Europa scandinava, cirillico (russo) ed ebraico/arabo.Questi moduli a caratteri LCD e moduli LCM possono essere utilizzati in applicazioni industriali e di consumo, tra cui apparecchiature di guardia d'ingresso, telegrammi, dispositivi medici, audio per auto e casa, elettrodomestici, macchine da gioco, giocattoli e così via.
